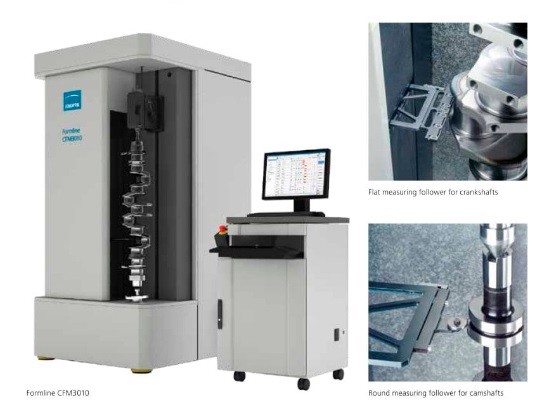

Formline CFM3010 系統
曲軸、齒輪軸和凸輪軸的全能測量專家
曲軸、齒輪軸和凸輪軸的全能測量專家！
Formline CFM3010 系統特征
采用Formline CFM3010 型CNC全自動測量設備測量曲軸、齒輪軸和凸輪軸，速度快，精度高。
- 由于沒有橫向機械力的作用，所以測量結果可靠
- 測量系統的分辨率高，基本精度卓越
- 結構穩固，采用了脫振技術，所以可安裝在測量室或?qū)嶒?yàn)室使用
- CNC流程經過最佳優化，而且測量和運行速度高
- 可用于不同型號的工件測量，柔性大
Jenoptik德國業納凸輪軸曲軸測量?jī)xCFM3010,業納圓度儀,業納形貌分析儀,業納軸類光學測量?jī)x,業納粗糙度儀凸輪軸和曲軸測量?jī)x
全面控制工件質量
-測量系統能夠以最嚴格的公差規格檢查工件，確保得到高品質的曲軸和凸輪軸。
-業納的測量系統非常適合用于曲軸和凸輪軸的最終檢查。可以使用單個測量系統測定形狀和位置公差以及直徑。機器提供高分辨率結果，保證絕對精確。我們的系統提供多種評估選項，使您能夠符合相關行業的質量規格。
-我們已開發出自己的專門軟件，可實現凸輪軸的可追蹤測量。
-凸輪形狀的評估算法已獲得 PTB 認證(PTB=“Physikalisch-Technische Bundesanstalt”，德國聯邦物理技術研究院)。
-這意味著存在比較值,可實現可追蹤的凸輪形狀測量。
-您可對 CNC 控制系統的測量順序進行編程，以符合個性化需求，從而節省大量時間。此外，測量和分析時間極短。測量機器極其堅固和耐用，特別話合惡省的工業環境。
借助 CFM3010 測量系統和 TURBO SHAFT 軟件，優化凸輪軸的質量控制
CFM3010 測量系統能夠可靠地測定曲軸、齒輪軸和凸輪軸的形狀與尺寸偏差。全自動測量機器，快速提供高分辨率結果，因此值保持為具有最大 0.3 um 重復精度的恒定值。
該測量系統適合在測量室和生產環境中使用。堅固的結構與振動解耦，確保機器在最惡劣的工業制造環境中也也能正常運轉?？諝廨S承上安裝有免維護的無磨損測量滑塊。
員工可使用直觀的 TURBO SHAFT 軟件評估測量結果，該軟件專門針對曲軸和凸輪軸的測量，凸輪形狀的評估算法已獲得 PTB 認證(PTB=“Physikalisch-Technische
Bundesanstalt”，德國聯邦物理技術研究院)。
這樣您便可確定軟件的測量不確定度。
*.優點
精密:高分辨率測量系統提供精確的結果
可靠的測量結果:無機械橫向力。
恒定:重復精度最大為 0.3 um。
可靠的分析:使用 TURBO
SHAFT 軟件檢測形狀和尺寸偏差。凸輪標準:首個可追蹤的凸輪形狀測量。
堅固耐用:適合在測量室和生產環境中使用以實踐為導向:多種分析選項:
特殊的凸輪形狀評估算法，滿足最嚴格的要求。省時:CNC運行經過優化，評估時間短。
*.應用
汽車行業:測量凸輪軸和曲軸。
| 型號 | 工件重量 | 可測直徑 | 測量高度 |
| CFM3010 | 150kg | 300mm | 1250mm或1500mm |
