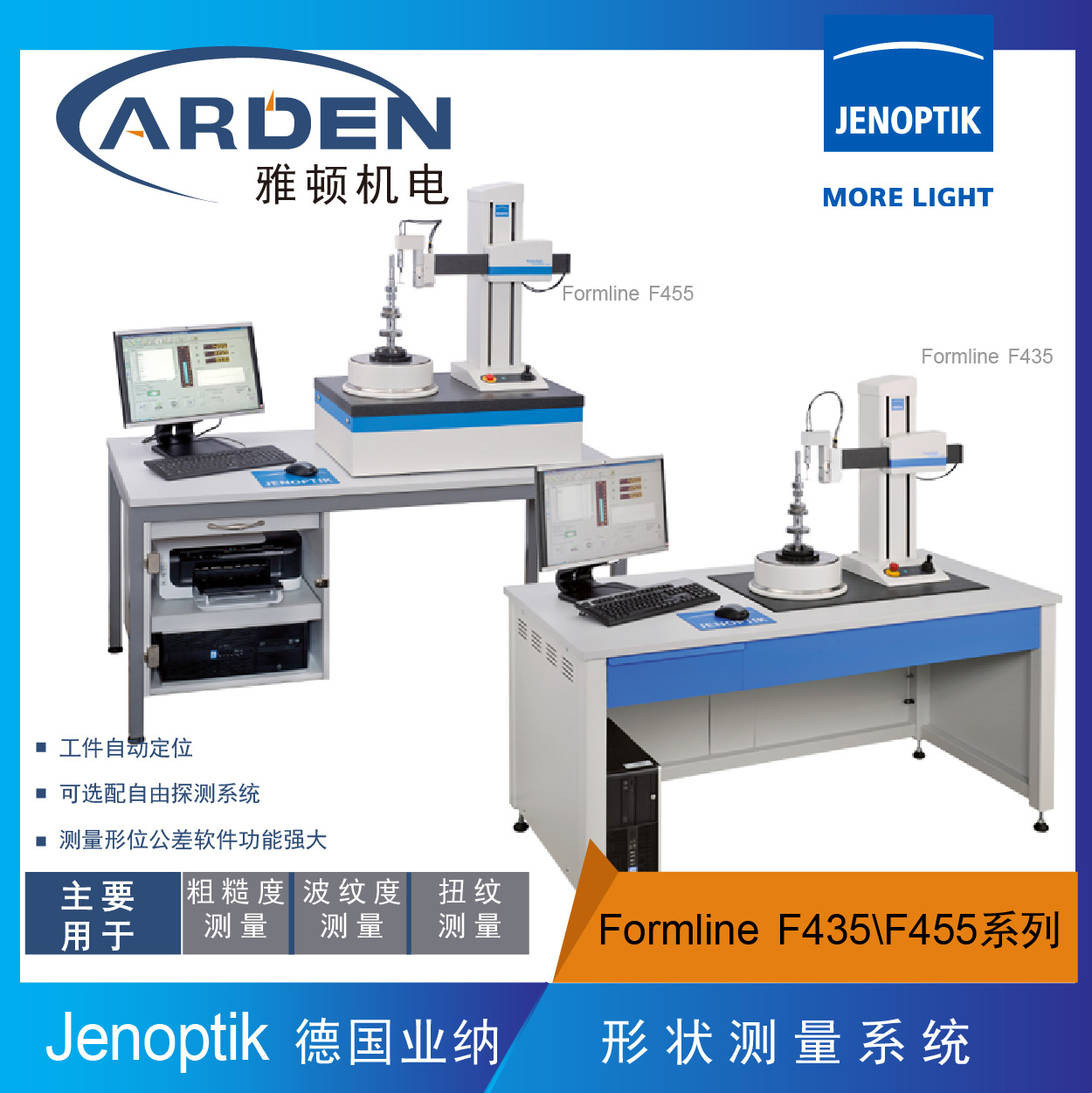

Formline F435 和 F455:形位公差測量系統 F435 和F455產狀測量系統許精準、可靠地測定圓度、圓柱形狀和平整度。

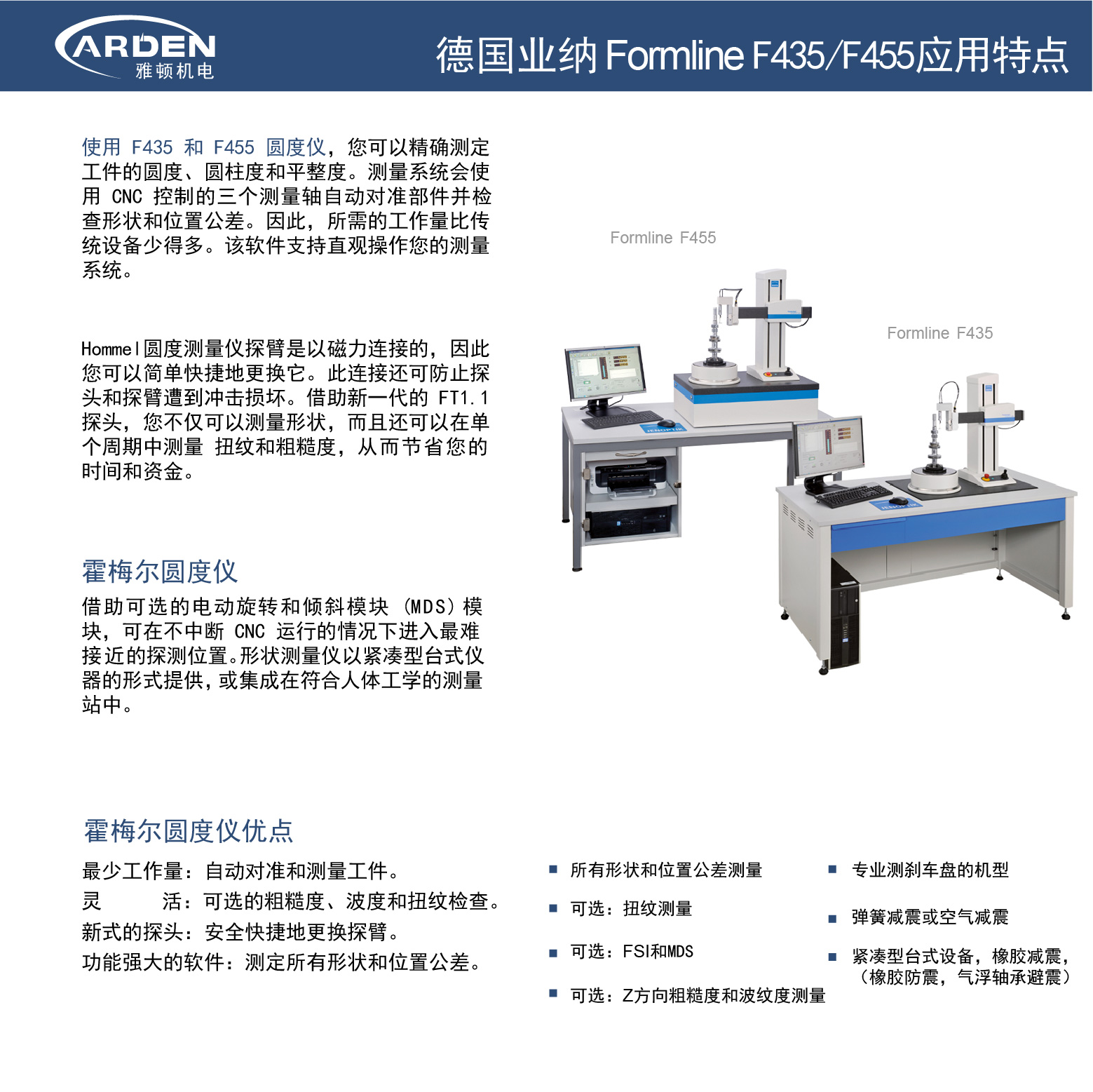

系統特征
-工件自動定位，測量軸由CNC 程序控制，所以自動化程度高
- CNC編程簡單，不同工件可設計不同的測量報告
- 測量形位公差的軟件功能強大
- 既適合批量生產時的高要求測量，也適合測量室的多品種測量
- 可選配z 方向的自由探測系統用于測量粗糙度和波紋度
- 可選配MBN 31007-07標準的扭紋測量
- 可選擇臺架式測量儀或符合人體工程學需求的測量位置
|
型號 |
工件重量 |
CZ軸距離 |
可測直徑 |
測量高度 |
定心/調平 |
測量軸 |
是否可選配粗精度滿量 |
|
F435/F455工作合 |
40kg |
325mm |
430mm |
350/550mm |
自動 |
C,Z,R |
否 |
|
F435/F455 形狀測量工位_ |
40kg |
325mm |
430mm |
350/550mm |
自動 |
C,Z,R |
否 |
|
F435/F455 相糙度河榮工位 |
40kg |
325mm |
430mm |
350/550mm |
自動 |
C,Z,R |
是，Z軸 |
|
Roundhcan 535_ |
60kg |
370(420*)mm |
40(530*)mm |
350mm |
自動 |
C,Z,R,X,Y |
是，C,Z,R軸 |
|
Roundhcan 555 |
60kg |
370(420*)mm |
40(530*)mm |
550mm |
自動 |
C,Z,R,X,Y |
是，C,Z,R軸 |
|
Roundhem 590 |
60kg |
370(420*)mm |
40(530*)mm |
900mm |
自動 |
C,Z,R,X,Y |
是，C,Z,R軸 |
